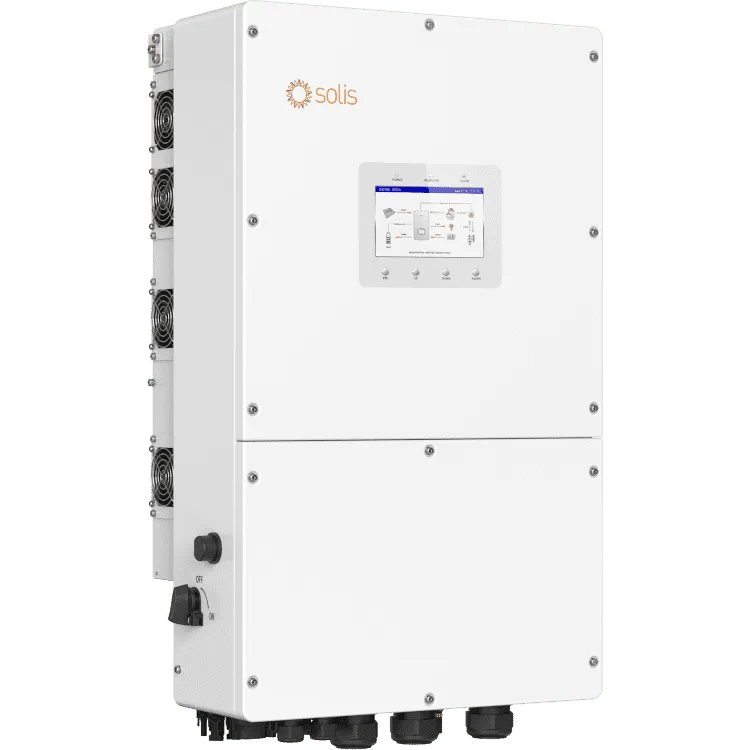

Гібридний інвертор Solis потужністю 40 кВт S6-EH3P40K-H

Гібридний інвертор Solis потужністю 40 кВт S6-EH3P40K-H

Solis S6-EH3P40K-H 40 кВт — це потужний трифазний гібридний сонячний інвертор новоі серіі SOLARATOR високої напруги (HV), призначений для великих комерційних і побутових фотоелектричних систем з акумуляторним накопиченням. Цей інвертор забезпечує інтеграцію роботи з сонячними панелями, електромережею та HV-батареями, що дозволяє ефективно генерувати, зберігати та розподіляти енергію в залежності від потреб системи. Модель підтримує автоматичне резервне живлення (UPS) з перемиканням менш ніж за 10 мс при відключенні електромережі, має 4 незалежні MPPT-трекери для оптимального збору енергії з фотоелектричного масиву, а також забезпечує широкі можливості моніторингу та управління через Ethernet, RS485, CAN, Bluetooth та опціонально Wi-Fi/4G. Інвертор сумісний із високовольтними літій-іонними батареями з напругою 150–800 В і може бути встановлений в паралельній конфігурації (до 6 пристроїв) для збільшення потужності системи. Завдяки захисту корпусу IP66, його можна встановлювати як всередині приміщень, так і на відкритому повітрі.

10 Унікальних переваг

• Підтримує швидку зарядку акумулятора з максимальним струмом зарядки 168A
• Два незалежних порти акумулятора для гнучкої конфігурації та легкого розширення ємності
• Сумісний з акумуляторними модулями 100–314 А·год, що знижує загальні витрати на систему
• Інтегрує фотоелектричні модулі та накопичувачі для управління попитом та функцій запобігання зворотного потоку
• Забезпечує 160% перевантаження протягом 2s в автономному режимі, забезпечуючи стабільний запуск важких навантажень
• Забезпечує гнучке управління в умовах слабкої мережі та гібридних генераторних установок, зменшуючи інвестиційні витрати
• Підтримує вхідну потужність фотоелектричної системи до 100 кВт, що дозволяє максимально використовувати сонячну енергію
• Підтримує максимальний вхідний струм ланцюга 21 А, що забезпечує сумісність з фотоелектричними модулями високої потужності
• Забезпечує динамічну компенсацію реактивної потужності для поліпшення коефіцієнта потужності мережі та зменшення витрат на реактивну потужність
• Інтеграція штучного інтелекту та готовність до VPP дозволяють динамічно оптимізувати тарифи, мінімізуючи витрати на електроенергію та відкриваючи додаткові джерела доходу

6 Головних переваг

• Забезпечує надійне резервне живлення в різних сценаріях завдяки управлінню резервом батареї
• Подовжує час живлення критичнихнавантажень завдяки інтелектуальній пріоритезації навантажень
• Підтримує як постійний, так і змінний струм, що забезпечує гнучкість модернізації та розширення системи
• Здійснює перехід між мережею та автономним режимом менш ніж за 10 мс, забезпечуючи безперебійне електропостачання
• Підтримує паралельну роботу декількох блоків потужністю до 600kW (для систем з більш ніж 6 блоками рекомендується шафа Solis STS)
• Пропонує універсальний інтерфейс «три в одному» для безперебійної інтеграції мережевих фотоелектричних, вітрових та дизельних генераторів



ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ

• Модель: S6-EH3P40K
• Тип: Трифазний гібридний інвертор
• Номінальна потужність: 40 кВт
• Рекомендований макс. PV-масив: 80 кВт
• Макс. корисна вхідна потужність PV 80 кВт
• Топологія: Без трансформатора
• Паралельна робота: До 6 інверторів
• Розміри (Ш × В × Д) : 530 × 880 × 290 мм
• Вага: 76 кг
• Власне споживання: <35 Вт
• Робоча температура: -25…+60 °C
• Максимальна висота: 4000 м
• Вологість: 0–100%
• Ступінь захисту: IP66

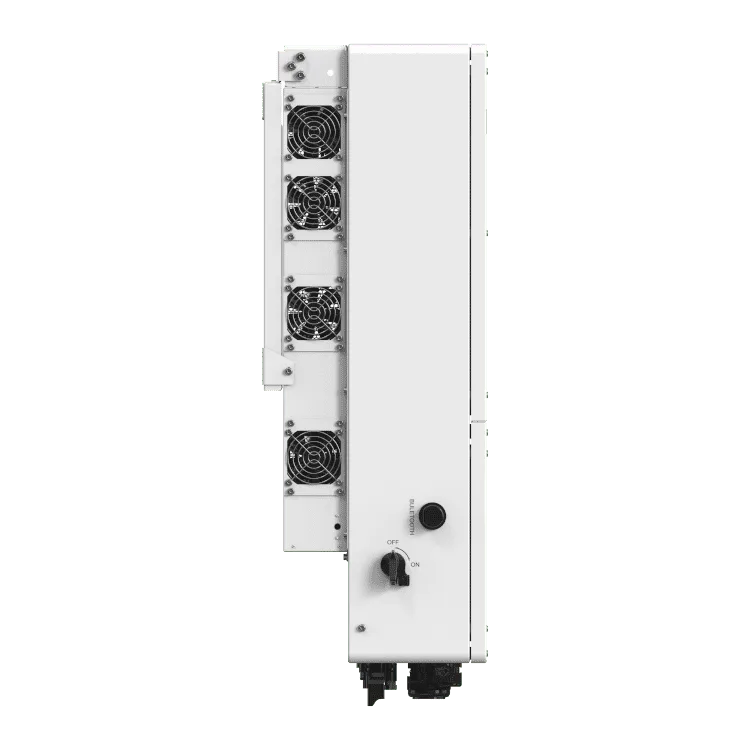

• Охолодження: Інтелектуальне вентиляторне

ВХІД PV

• Макс. вхідна напруга: 1000 В
• Номінальна напруга: 600 В
• Пускова напруга: 180 В
• Діапазон MPPT: 150–850 В
• Макс. вхідний струм: 4 × 42 А
• Макс. струм короткого замикання: 4 × 60 А
• MPPT / входи на MPPT: 4 / 8

АКУМУЛЯТОРНА БАТАРЕЯ

• Тип: Літій-іонна
• Діапазон напруги: 150–800 В
• Макс. струм заряду / розряду: 84 А × 2
• Кількість портів батареї / BMS: 2
• Комунікація: CAN / RS485

ВИХІД AC — МЕРЕЖА

• Номінальна потужність: 40 кВт
• Макс. повна потужність: 40 кВА
• Напруга: 3/N/PE, 220/380 В; 230/400 В
• Частота: 50 / 60 Гц
• Номінальний струм: 60,8 А / 57,7 А
• Коефіцієнт потужності: >0,99 (від -0,8 до +0,8)
• THDi: <3%

ВХІД AC — МЕРЕЖА

• Макс. вхідна потужність: 60 кВт
• Діапазон напруги: 304–460 В
• Макс. вхідний струм: 121,6 А / 115,4 А

РЕЗЕРВНИЙ ВИХІД BACKUP

• Номінальна потужність: 40 кВт
• Перевантаження: 1,6× — 2 с; 1,5× — 10 с
• Час перемикання: <10 мс; паралельна система до 6 інверторів <20 мс
• Номінальний струм: 60,8 А / 57,7 А
• Макс. прохідний AC-струм: 60,8 А / 57,7 А
• THDv: <2%

ВХІД ГЕНЕРАТОРА

• Макс. вхідна потужність: 40 кВт
• Номінальний струм: 60,8 А / 57,7 А
• Напруга: 3/N/PE, 220/380 В; 230/400 В
• Частота: 50 / 60 Гц

ККД

• Максимальний ККД: 97,7%
• Європейський ККД: 97,3%
• Заряджання PV / AC: 98,5% / 97,8%
• Ефективність розряджання: 97,5%

ЗАХИСТ

• Захист від перенапруг: Тип II DC / Тип II AC
• Захист від перевищення струму: Так
• Моніторинг ізоляції: Так
• Виявлення залишкового струму: Так
• PV-перемикач: Вбудований
• Зворотна полярність DC: Так
• Клас перенапруги: PV II, Battery II, AC III
• AFCI 2.0: Опціонально
• Захист від острівкування: Так

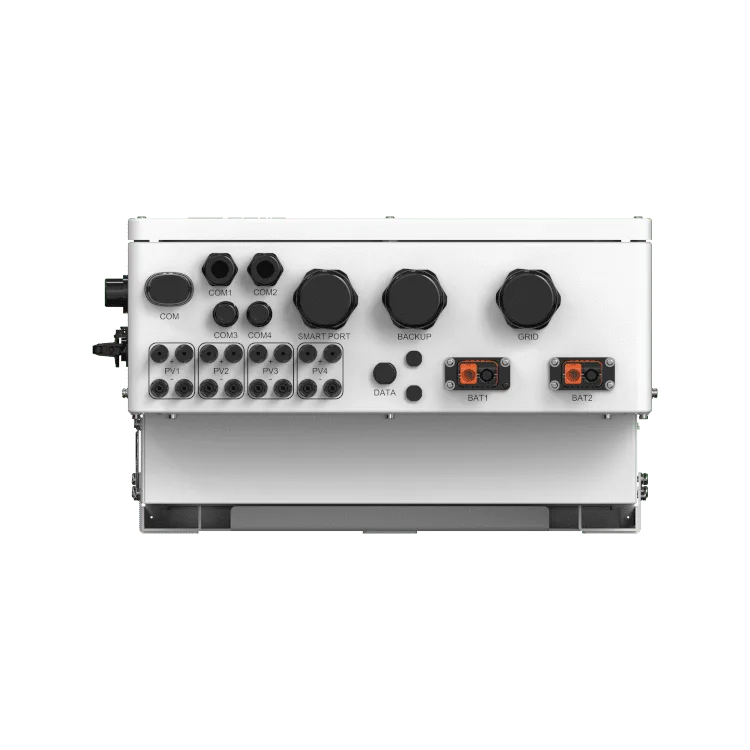

КОМУНІКАЦІЇ ТА ПІДКЛЮЧЕННЯ

• PV: MC4
• Батарея: Клемні роз’єми
• AC: OT-термінал
• Дисплей: 7,0″ РК-дисплей
• Моніторинг: Bluetooth + додаток
• Стандартні інтерфейси: Wi-Fi + LAN + Bluetooth; CAN-BMS ×2; CAN-Parallel ×2; RS485-Meter; RS485; DRM; DI ×3; DO ×3
• Опціонально: 4G
• VPP-ready: Так
• Макс. потужність на фазу: 33% номінальної потужності

СТАНДАРТИ

• Безпека / EMC: IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011
