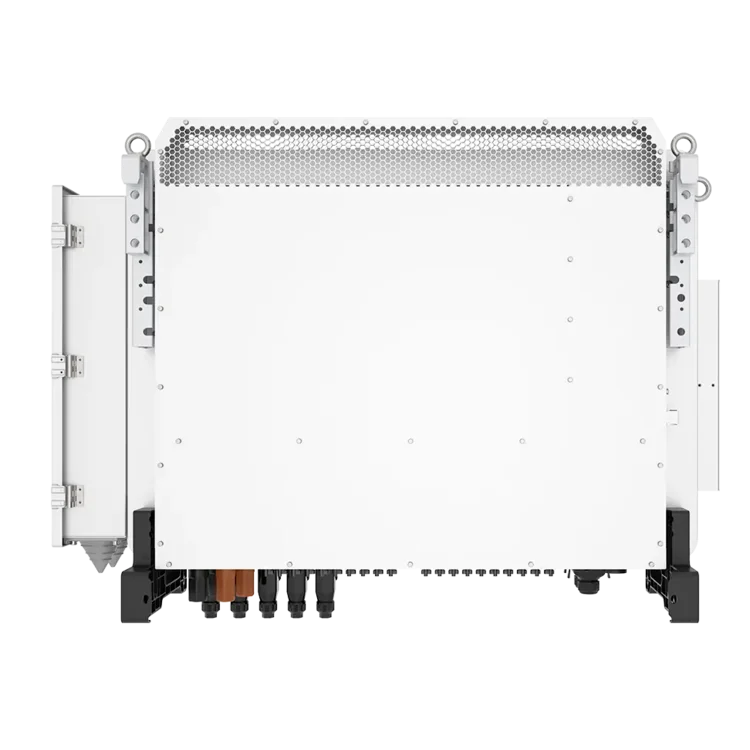

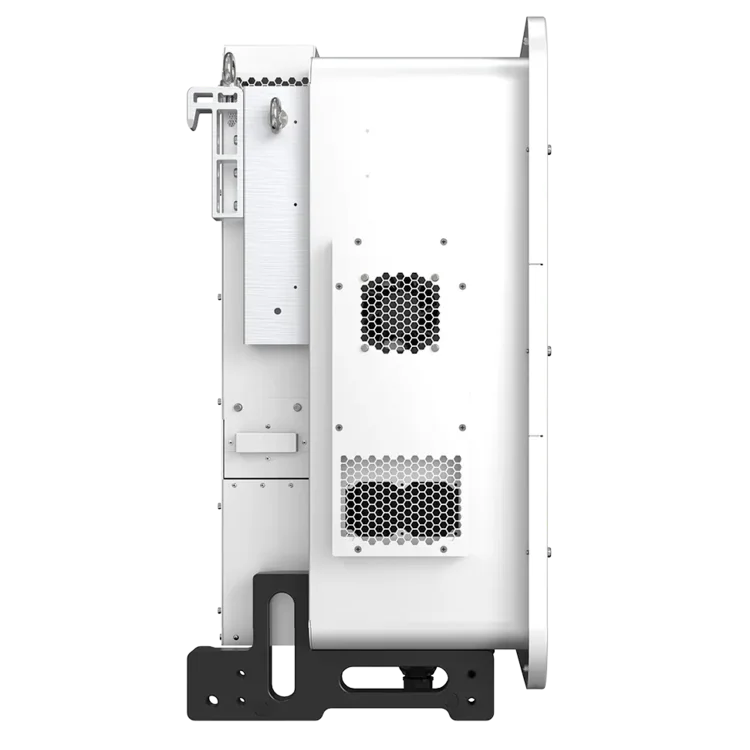

Гібридний інвертор Solis потужністю 125 кВт S6-EH3P125K10-NV-YD-H

Гібридний інвертор Solis потужністю 125 кВт S6-EH3P125K10-NV-YD-H

Серія S6-EH3P125 K10-NV-YD-H представляє передове рішення для зберігання енергії високої напруги в трифазній конфігурації, орієнтоване на комерційні та промислові (C&I) застосування. Інвертори цієї серії вирізняються потужними характеристиками, що включають максимальний струм заряду/розряду 100A+100A через два незалежно керованих порти батареї. Пристрій оснащений десятьма інтегрованими точками максимального відстеження потужності (MPPT), які підтримують струнний струм до 20A, забезпечуючи виняткову ефективність передачі електроенергії. Серія S6-EH3P-125 K10-NV-YD-H є універсальним рішенням як для мережевих, так і для автономних систем енергоспоживання. Підтримується паралельна робота до шести блоків, що дозволяє значно нарощувати загальну потужність системи. Резервний порт забезпечує можливість перевантаження до 200% у короткостроковому періоді, що підвищує надійність пристрою у випадку пікових навантажень. Додатково цей діапазон сумісний із широким спектром батарей завдяки гнучкому діапазону напруги, що робить його адаптивним для різних сценаріїв використання. Пристрій також підтримує функцію пікового зрізу як у режимі “самостійного використання”, так і в режимі “генератора”, надаючи можливість ефективного управління енергетичними потребами. Великі сонячні електростанції потребують не лише високої продуктивності, а й надійності при пікових навантаженнях, коливаннях погоди та мережевих ризиках. Гібридний інвертор Solis S6-EH3P125K10-NV-YD-H виступає ключовим елементом промислових СЕС, забезпечуючи точне відстеження виробництва (10 незалежних MPPT), ефективне управління акумуляторами та оперативний перехід на резервне живлення. Завдяки чистій синусоїдальній напрузі, ККД 97,2% і промисловому захисту класу IP66, цей пристрій перетворює нестабільну сонячну генерацію на стабільну енергію для бізнесу, гарантуючи безперебійну роботу протягом усього року і за будь-яких погодних умов. 12 унікальних переваг

• Підтримує до 2-кратного номінального фотоелектричного входу, максимізуючи використання сонячної енергії
• Підтримує максимальний струнний вхідний струм 21А, забезпечуючи сумісність з потужними фотоелектричними модулями
• Сумісний з акумуляторними модулями 100–314Ah, що знижує загальні витрати на систему
• Підтримує швидку зарядку акумулятора з максимальним струмом зарядки 200А
• Два незалежних порти акумулятора для гнучких конфігурацій і легкого розширення ємності
• Забезпечує 160% перевантаження на 200 мс в автономному режимі, забезпечуючи стабільний запуск важких навантажень
• Пропонує гнучкий контроль для слабких мережевих і генсетно-гібридних сценаріїв, зменшуючи інвестиційні витрати
• SolisCloud: розумний пульт дистанційного керування, оптимізація штучного інтелекту та миттєве усунення несправностей – усе на одній платформі
• Інтегрує фотоелектричні та накопичувачі для управління попитом і функцій захисту від зворотного потоку
• Забезпечує динамічну компенсацію реактивної потужності для покращення коефіцієнта потужності мережі та зменшення зарядів реактивної потужності
• Функція обходу утиліти дозволяє безпосередньо подавати мережу до резервних навантажень
• Запатентована технологія охолодження забезпечує надійну роботу навіть у високотемпературних умовах

6 Провідних переваг

• Підтримує муфту постійного та змінного струму для гнучкої модернізації та розширення системи
• Забезпечує надійне резервне живлення в різних сценаріях за допомогою керування резервом акумулятора
• Подовжує час подачі критичних навантажень з інтелектуальним визначенням пріоритетів навантаження
• Пропонує універсальний інтерфейс “три в одному” для безперебійної інтеграції фотоелектричних, вітрових і дизельних генераторів
• Досягає переходів в мережі та поза мережею менш ніж за 10 мс, забезпечуючи безперебійне живлення
• Підтримує багатоблокову паралельну роботу до 1, 25 МВт (кабінет Solis STS рекомендований для систем понад 6 одиниць)

Розумне керування енергією

• ШІ інтелектуально керує зарядкою та розрядкою на основі тарифів TOU (Time-of-Use)
• Адаптація до сторонніх платформ VPP, постачальників частотних послуг

Висока продуктивність

• Підтримує 100% трифазний несиметричний вихід
• 200% вхідної потужності фотоелектричних модулів для максимального використання сонячної енергії
• Макс. 200% здатність до перевантаження в автономному режимі
• Струми зарядки і розрядки до 200А
• Час перемикання < 10ms

Гнучкість і масштабованість

• Сумісність зі стандартними літієвими батареями
• Підтримка рішення для акумуляторів Solis C&I
• Легко розширюйте ємність системи за допомогою паралельних з’єднань і з’єднання змінного струму

Проста і швидка конфігурація

• 7-дюймовий РК-екран для інтуїтивно зрозумілого управління
• Підтримка Bluetooth-додатків для швидкого та простого налаштування



Технічні характеристики системи:

Вхід постійного струму (Фотоелектрична сторона)

• Рекомендований макс. розмір фотоелектричного масиву: 240 kW

• Макс. корисна вхідна потужність фотоелектричних модулів: 240 kW

• Максимальна вхідна напруга: 1000 V

• Номінальна напруга: 600 V

• Пускова напруга: 180 V

• Діапазон напруги MPPT: 150 – 950 V

• Макс. вхідний струм: 10 × 42 A

• Макс. струм короткого замикання: 10 × 60 A

• Кількість MPPT / Макс. число входів на MPPT: 10 / 20

Батарея

• Тип батареї: Літій-іонна

• Діапазон напруги батареї: 300 – 950 V

• Максимальний струм заряду / розряду: 200 A / 100 A + 100 A

• Кількість портів акумулятора: 2

• Максимальний струм заряду/розряду кожного порту: 100 A

• Зв’язок: CAN / RS485

Вихідний змінний струм (сторона мережі)

• Номінальна вихідна потужність: 125 kW

• Макс. повна вихідна потужність: 125 kW

• Номінальна напруга мережі: 3/N/PE, 220 V / 380 V, 230 V / 400 V

• Номінальна частота мережі: 50 Hz / 60 Hz

• Номінальний вихідний струм мережі: 152 A / 144.3 A

• Коефіцієнт потужності > 0.99: (від -0,8 до +0,8)

• THDi: < 3%

Вхід змінного струму (сторона мережі)

• Макс. вхідний струм: 250 A

Вихідний змінний струм (Резервний вихід)

• Номінальна вихідна потужність: 125 kW

• Макс. повна вихідна потужність: 1,2 час номінальної потужності, 10 хвилин; 1,4 час номінальної потужності, 100 с; 1,6 час номінальної потужності, 10 с; 2 час номінальної потужності, 200 мс

• Час резервного перемикання: < 10 ms

• Номінальна вихідна напруга: 3/N/PE, 220 V / 380 V, 230 V / 400 V

• Номінальна частота: 50 Hz / 60 Hz

• THDv (Коеф. нелінійних спотворень): < 2%

ККД

• Максимальний ККД: 97.6%

• Європейський ККД: 97.2%

• БАТ заряджається/розряджається від змінного струму Макс. Ефективність: 97.0%

Захист

• Захист від острівкування: Так

• Захист від підвищеного струму: Так

• Захист від короткого замикання: Так

• Вбудований роз’єднувач постійного струму: Так

• Захист від зворотної полярності постійного струму: Так

• Захист від перенапруг: Тип II постійного струму / Тип II змінного струму

• Вбудований модуль AFCI 2.0: Опціонально

• Ступінь захисту / Клас перенапруги: I / II

Загальні дані

• Максимально допустимий перекіс фаз (мережа та резервне живлення): 100%

• Максимальна потужність на фазу (мережа та резервне живлення):26.66 kW 33.33 kW 41.66 kW

• Розміри: (Ш × В × Д) 1174 × 814 × 400 mm

• Вага: 170 kg

• Топологія: Без трансформатора

• Діапазон робочих температур навколишнього середовища: -25 ~ +60°C

• Захист IP: IP66

• Тип охолодження: Інтелектуальне вентиляторне охолодження

• Максимальна висота встановлення: 3000 m

• Стандарт мережевого підключення: G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1&2/EN 50549-10, VDE 0126/UTE C 15/VFR:2019, NTS 631/RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA Nº 140, DE 21 DE MARÇO DE 2022

• Стандарт безпеки / EMC:  IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011

Функції

• Підключення фотоелектричних модулів: MC4 Штекер для швидкого з’єднання

• Підключення батареї: Клемні роз’єми

• Підключення змінного струму: Клемна колодка

• Екран: 7.0 РК-дисплей та Bluetooth + додаток

• Зв’язок: CAN, RS485-115200, Ethernet, Опціонально: Wi-Fi, Cellular, LAN
