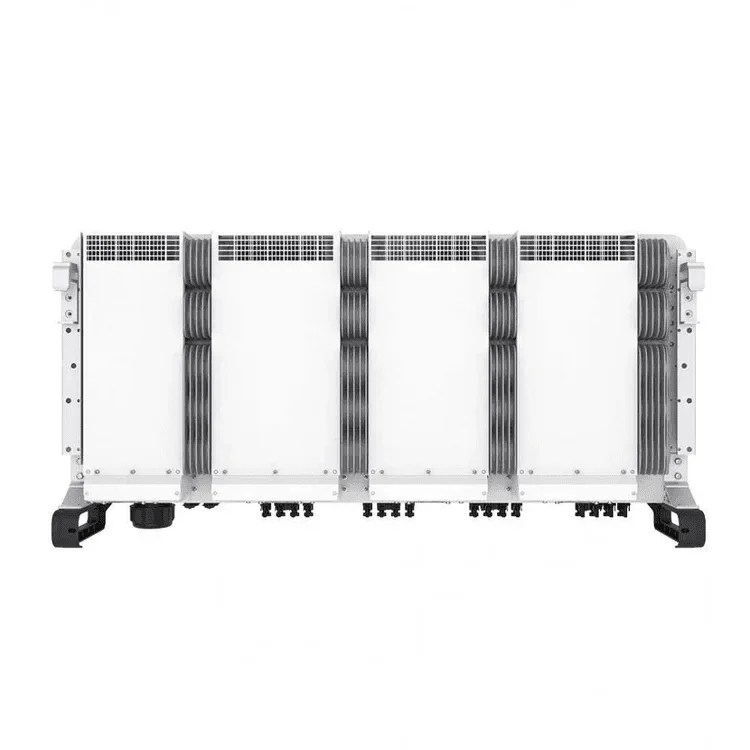

Мережевий інвертор Solis потужністю 125 кВт Solis S6-GC(80-125)K

Мережевий інвертор Solis потужністю 125 кВт Solis S6-GC(80-125)K

Трифазний інвертор серії Solis S6-GC(80-125)K — це нова модель S6, розроблена для промислових об’єктів та комунальних фотоелектричних установок. Він забезпечує вхідний струм до 21 А, що ідеально підходить для різних високопотужних фотоелектричних панелей, підтримує максимальне співвідношення постійного струму до змінного на рівні 150%, забезпечує зв’язок по ЛЕП, оптимізацію конструкції кабелів змінного та постійного струму, інтелектуальне сканування кривих I-V та функції дистанційної експлуатації й технічного обслуговування, а також дозволяє скоротити витрати, спростити експлуатацію та обслуговування і підвищити ефективність фотоелектричних установок. Крім того, продукт має ступінь захисту IP66, і інвертор може легко справлятися зі складними та суворими природними умовами. Мережевий сонячний інвертор Solis S6-GC3P125K WiFi (125 кВт, 3 фази, 10 MPPT) — це високопродуктивний трифазний мережевий інвертор промислового класу, розроблений для великих енергетичних та комерційних сонячних електростанцій. Пристрій забезпечує ефективне перетворення постійного струму від фотоелектричних панелей у змінний струм для живлення об’єкта або передачі електроенергії в загальну мережу. Інновації, які ніколи не зупиняються

• Подвійні незалежні порти RS485, ідеальна адаптація до інтеграції зі сторонніми виробниками
• Рішення для управління експортною потужністю «ведучий-ведений», гнучке та швидке керування, підтримка 10 блоків у паралельному режимі
• Підтримка додатків з однією або декількома генераторними установками без необхідності використання зовнішнього контролера генераторної установки
• Перше в галузі керування експортною потужністю «ведучий-ведений» + керування трифазним несиметричним виходом, розподіл потужності кожної фази за запитом, гнучка сумісність з різними електромережами (опція)

Максимальна продуктивність сонячної електростанції

• Завдяки десяти MPPT-трекерам інвертор дозволяє гнучко проєктувати великі фотоелектричні системи та ефективно працювати з різними масивами панелей. Це особливо важливо для дахів складної конфігурації або великих сонячних електростанцій, де панелі можуть бути встановлені під різними кутами.
• Широкий робочий діапазон напруги дозволяє інвертору починати генерацію електроенергії раніше вранці та продовжувати її довше ввечері.

Інтелектуальні функції та моніторинг

• Інвертор підтримує сучасні функції дистанційного моніторингу та керування системою.

• LCD-дисплей для локального керування

• інтерфейс зв’язку RS485

• опційні модулі Wi-Fi, GPRS або PLC

• віддалений контроль генерації електроенергії

• аналіз ефективності роботи сонячної електростанції

• Користувач може контролювати генерацію, стан інвертора та статистику роботи системи через мобільний додаток або веб-портал моніторингу

Технічні характеристики інвертора для сонячних батарей S6-GC(80-125)K:

Вхід постійного струму

• Максимальна вхідна напруга: 1100 V
• Номінальна напруга: 600 V
• Пускова напруга: 180 V
• Діапазон напруги: MPPT 160 – 1000 V
• Макс. вхідний струм: 5 × (42 A / 36 A)
• Макс. струм на DC вході: 5 × (42 A / 36 A)
• Макс. струм короткого замикання: 10 × 50 A
• Кількість MPPT / Макс. число входів на MPPT: 10 / 20

Вихідний змінний струм

• Номінальна вихідна потужність: 125 kW
• Макс. повна вихідна потужність: 125 kVA
• Макс. Вихідна потужність: 125 kVA
• Номінальна напруга мережі: 3/N/PE, 220 V / 380 V, 230 V / 400 V
• Номінальна частота мережі: 50 Hz / 60 Hz
• Номінальний вихідний струм мережі: 189.9 A / 180.4 A
• Макс. вихідний струм: 189.9 A
• Коефіцієнт потужності: > 0.99 (від -0,8 до +0,8)
• THDi: < 3%

ККД

• Максимальний ККД: 98.7%
• Європейський ККД: 98.3%

Захист

• Захист від зворотної полярності постійного струму: Так
• Захист від короткого замикання: Так
• Захист від підвищеного струму: Так
• Захист від перенапруг: Тип II постійного струму / Тип II змінного струму
• Моніторинг мережі: Так
• Захист від острівкування: Так
• Температурний захист: Так
• Моніторинг стрінгів: Так
• Вимірювання ВАХ: Так
• Функція SVG в нічний час: Так
• Вбудований модуль: AFCI 2.0 Опціонально
• Вбудована функція PID Recovery: Опціонально
• Вбудований роз’єднувач постійного струму: Так
• Вбудований роз’єднувач змінного струму: Опціонально
• Вбудована функція EPM (< 10 одиниць): Опціонально

Загальні дані

• Розміри: (Ш × В × Д) 1014 × 567 × 345 mm
• Вага: 93 kg 96 kg
• Топологія: Без трансформатора
• Власне споживання (ніч): < 2 W
• Діапазон робочих температур навколишнього середовища: -30 ~ +60°C
• Відносна вологість: 0 – 100%
• Захист IP: IP66
• Тип охолодження: Інтелектуальне вентиляторне охолодження
• Максимальна висота встановлення: 4000 m
• Стандарт мережевого підключення: G99, IEC61727, EN50549-1/2, VDE4110
• Стандарт безпеки: / EMC IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4

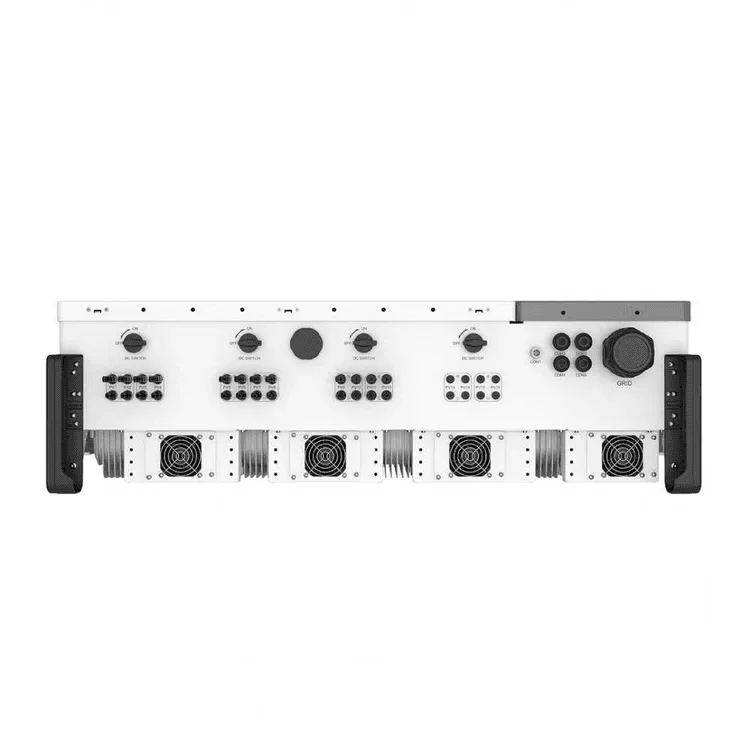

Функції

• Підключення постійного струму: Роз’єм MC4
• Підключення змінного струму OT-термінал: (макс. 240 mm²)
• Екран: LCD
• Зв’язок: RS485, Опціонально: Wi-Fi, GPRS, PLC

Сфери застосування

• промислові сонячні електростанції
• комерційні дахові сонячні системи
• виробничі підприємства
• фермерські господарства
• логістичні та складські комплекси
• енергетичні проєкти великої потужності

Особливості

• Безпека, інтелектуальна профілактика
• Захист від дугового розряду (AFCI) з точністю до мілісекунди на основі штучного інтелекту
• Виявлення та захист заземлення фотоелектричних станцій у режимі реального часу
• Вбудоване метеорологічне обладнання, інтелектуальне попередження про неефективність системи
• Спільна робота з дуговим замиканням та RSD (швидке відключення) для підвищення пожежної безпеки (опція)

Ключові переваги інвертора Solis S6-GC3P125K

• Номінальна потужність 125 кВт — ефективне рішення для великих комерційних та промислових сонячних електростанцій
• 10 незалежних MPPT-трекерів — можливість підключення великої кількості стрінгів сонячних панелей
• Максимальний ККД до 98.7% — висока ефективність перетворення сонячної енергії
• Максимальна вхідна напруга до 1100 В — сумісність із сучасними високовольтними фотомодулями
• Широкий діапазон MPPT 160–1000 В — стабільна робота системи у різних умовах освітлення
• Підтримка DC/AC співвідношення до 150% — можливість підключення більшого масиву сонячних панелей
• Моніторинг стрінгів — контроль роботи кожної групи сонячних панелей
• Інтелектуальне сканування I-V кривої — швидке виявлення проблем у роботі стрінгів
• Ступінь захисту IP66 — надійна робота на відкритому повітрі
