Трансформатор струму CT 300A/5A Acrel

Трансформатор струму CT 300A/5A Acrel

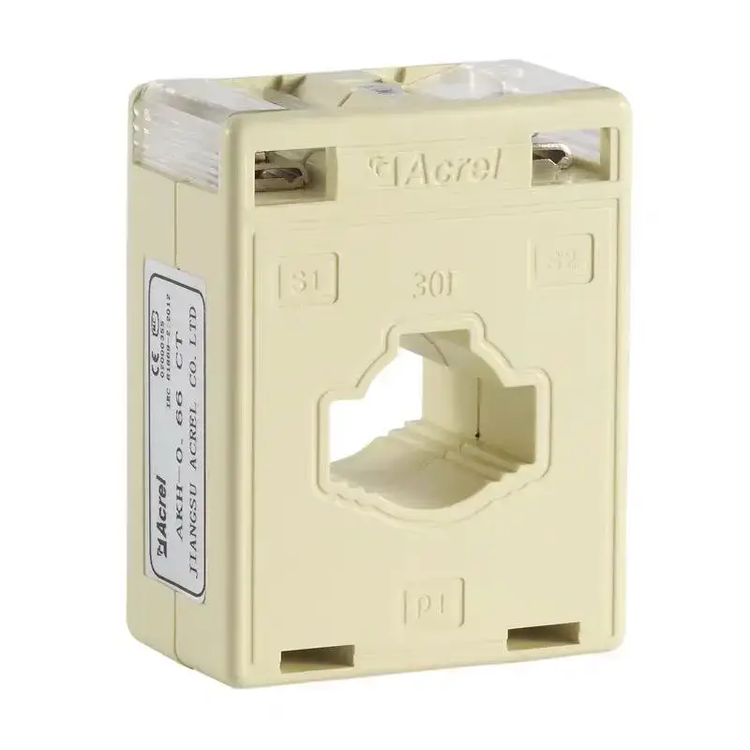

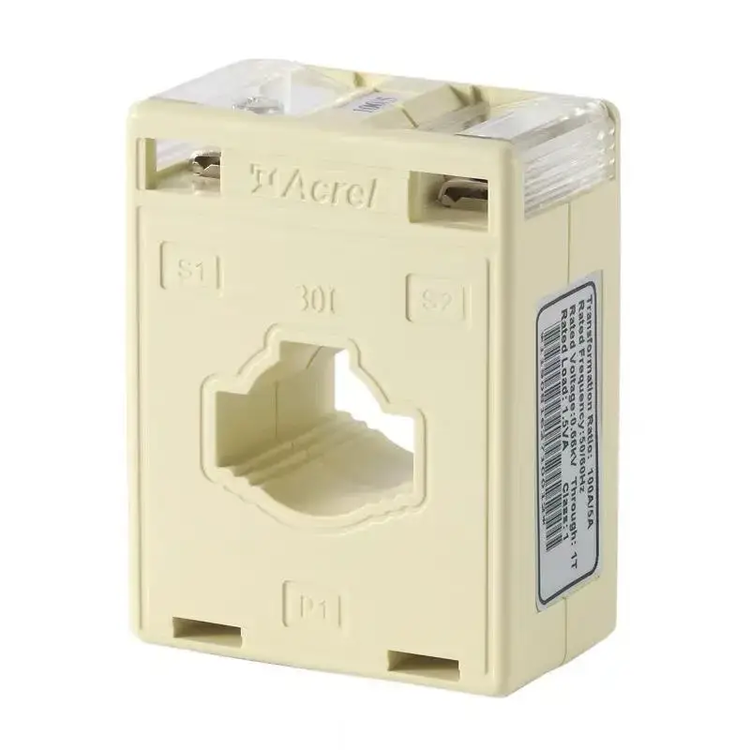

Трансформатор вимірювального струму Acrel CT 300A/5A – високоточний і надзвичайно надійний компонент, що є фундаментальним для прецизійних вимірювань у будь-якій промисловій системі електроживлення. Створений для роботи з широким діапазоном первинного струму від 15 до 300А, цей трансформатор майстерно перетворює високі значення струму до стандартних 5А(вторинний струм), забезпечуючи бездоганну сумісність з розрахунковими лічильниками електричної енергії та будь-якими іншими вимірювальними приладами, гарантуючи точність та надійність кожного показника.

Основні характеристики:

• Діапозон струму вимірювання 15-3000 А.
• Точність 0,5 або 1,0 клас,
• Номінальна напруга Макс. 1140В.
• Номінальна частота Макс. 400Гц.
• Квадратний та круглий отвір одночасно є.
• Є тип монтажу DIN рейки.
• Номінальна робоча напруга змінного струму 0,66 кВ (еквівалент AC0.69kV, GB156-2003)
• Номінальна частота 50-60 Гц
• Температура довкілля -30 °C ~ 70 °C
• Висота ≤3000м
• Частота живлення витримує напругу 3000 В/1 хв 50 Гц
• Використовується в місцях, де немає прямого дощу або снігу, немає серйозного забруднення і сильної вібрації

Застосування:

• Вимірювання струмів в електричних мережах і системах.
• Захист від перевантаження в енергетичних і промислових системах.
• Інтеграція в системи моніторингу та управління енергетичними потоками.
• Використання в автоматизованих системах управління енергією для оптимізації споживання електроенергії.

Переваги:

• Безкомпромісна точність для промислових завдань: З рівнем точності класу 0.2 або 0.5 (а також 1.0 клас для певних застосувань), ви можете бути абсолютно впевнені в достовірності кожного вимірювання. Це критично важливо для точного обліку та контролю енергії, забезпечуючи оптимальну ефективність вашого обладнання.
• Інноваційний “фліп”-дизайн для простого монтажу: Наш трансформатор вирізняється не лише високими показниками, але й елегантним зовнішнім виглядом та інноваційною “фліп”-конструкцією. Це робить процес встановлення та підключення надзвичайно зручним. Прозора полікарбонатна кришка фліп-типу дозволяє чітко бачити проведення вторинного ланцюга, значно спрощуючи монтаж та подальше обслуговування.
• Виняткова універсальність підключення: Завдяки унікальній комбінації квадратного та круглого отвору, цей трансформатор ідеально підходить для інтеграції як з кабельними, так і з шинними панелями. Це забезпечує неперевершену гнучкість у застосуванні для різних конфігурацій систем змінного струму. Також передбачено зручний тип монтажу на DIN-рейку для швидкого встановлення у розподільчих шафах.
• Стійкість до екстремальних умов експлуатації: Розроблений для роботи в найвимогливіших умовах, трансформатор Acrel має номінальну робочу напругу змінного струму до 0,66 кВ (еквівалент AC0.69kV, GB156-2003) та номінальну частоту 50-60 Гц. Він витримує напругу 3000В протягом 1 хвилини при 50 Гц. Це дозволяє йому бездоганно функціонувати в широкому діапазоні температур від -30°C до +70°C та на висоті до 3000 м, забезпечуючи стабільну роботу в місцях, де немає прямого дощу або снігу, серйозного забруднення та сильної вібрації.
