Опис
Технічні харктеристики:
Вхід постійного струму (Фотоелектрична сторона):
Макс. корисна вхідна потужність – 24 kW
Максимальна вхідна напруга – 1000 V
Номінальна напруга – 550 V
Пускова напруга – 160 V
Діапазон напруги MPPT – 200-850 V
Макс. вхідний струм – 20 A / 40 A
Макс. струм короткого замикання – 30 A / 50 A
Кількість MPPT / Макс. число входів на MPPT – 2/3
Батарея:
Тип батареї – Літій-іонна / свинцово-кислотна
Діапазон напруги батареї – 40-60 V
Максимальний струм заряду / розряду – 290 A
Зв’язок – CAN/RS485
Вихідний змінний струм (сторона мережі):
Номінальна вихідна потужність – 15 kW
Макс. повна вихідна потужність – 15 kVA
Етап експлуатації – 3/N/PE
Номінальна напруга мережі – 380 V / 400 V
Номінальна частота мережі – 50 Hz / 60 Hz
Номінальний вихідний струм мережі – 22.8 A / 21.7 A
Макс. вихідний струм – 22.8 A / 21.7 A
Коефіцієнт потужності – >0.99 (від -0,8 до +0,8)
THDi – <3%
Вхід змінного струму (сторона мережі):
Діапазон вхідної напруги – 323-460 V
Макс. вхідний струм – 34.2 A / 32.5 A
Діапазон вхідних частот – 45-55 Hz / 55-65 Hz
Вхідний генератор:
Макс. вхідна потужність – 15 kW
Макс. вхідний струм – 22.8 A
Номінальна вхідна напруга – 3/N/PE, 380 V / 400 V
Номінальна вхідна частота – 50 Hz / 60 Hz
Вихідний змінний струм (Резервний вихід):
Номінальна вихідна потужність – 15 kW
Макс. повна вихідна потужність – Вдвічі більша номінальна потужність за 10 секунд
Час резервного перемикання – <10ms
Номінальна вихідна напруга – 3/N/PE, 380 V / 400 V
Номінальна частота – 50 Hz / 60 Hz
Номінальний вихідний струм – 22.8 A / 21.7 A
Макс. безперервний вихідний струм – 22.8 A
Макс. безперервний прохідний струм змінного струму – 50 A
THDv (@Коеф. нелінійних спотворень) – <3%
ККД:
Максимальний ККД – 97.6%
Європейський ККД – 97.0%
Захист:
Захист від острівкування – Так
Захист від підвищеного струму – Так
Захист від короткого замикання – ТАК
Захист від зворотної полярності постійного струму – ТАК
Захист від перенапруг – ТАК
Загальні дані:
Розміри (Ш * В * Д) – 430*660*295 mm
Вага – 42 kg
Топологія – Неізольований
Діапазон робочих температур навколишнього середовища – -40 ~ +60C°
Захист IP – IP66

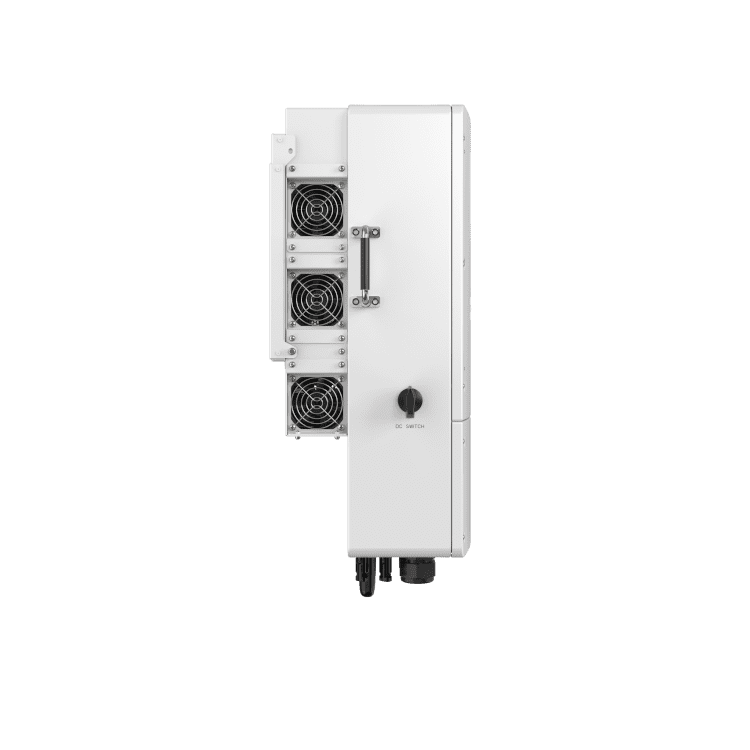

Тип охолодження – Вентилятор з інтелектуальним регулюванням обертів
Максимальна висота встановлення – 4000 m
Стандарт мережевого підключення – NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA
Стандарт безпеки / EMC – IEC/EN 62109-1/-2, EN 61000-6-2/-3
Функції:

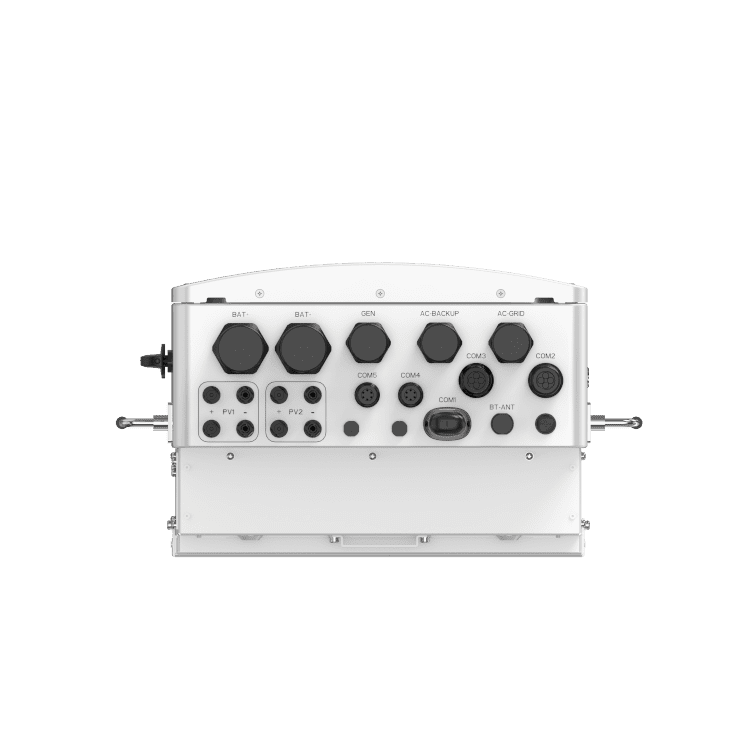

Підключення постійного струму – MC4 Штекер для швидкого з’єднання (PV) & Гвинтова клемма (Акумулятор)
Підключення змінного струму – Гвинтова клемма

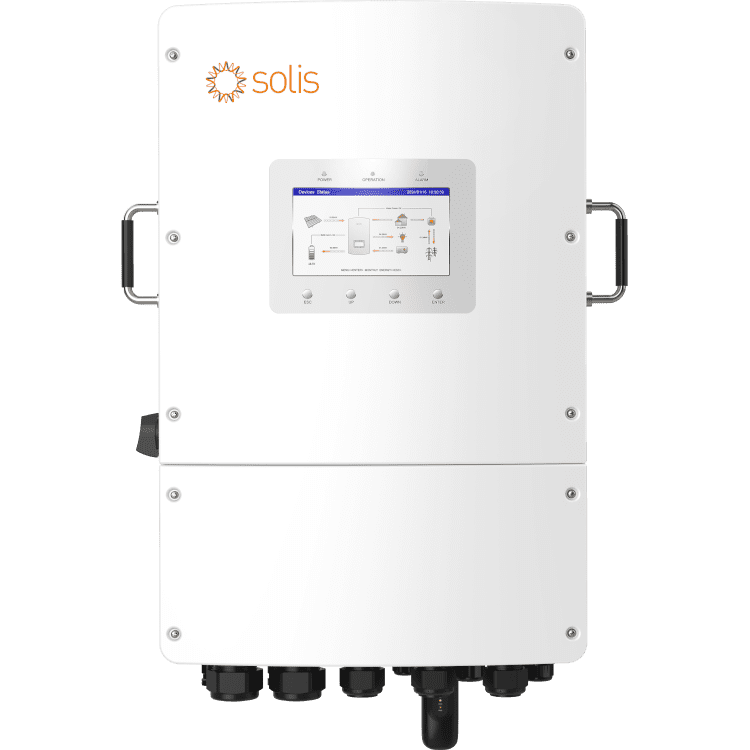

Екран – LCD + Bluetooth + APP
Зв’язок – CAN, RS485, Ethernet, Опціонально: Wi-Fi, Cellular, LAN
